Come fornitore di RTDS PT1000 4 - Wire, ricevo spesso richieste da clienti su come collegare questi sensori a un controllore di temperatura. In questo post sul blog, fornirò una guida completa sul processo, assicurandoti di poter stabilire la connessione corretta ed efficace.
Comprensione del PT1000 4 - filo RTD
Prima di immergerci nel processo di connessione, è importante capire cosa sia un RTD PT1000 4 - Wire. Un rilevatore di temperatura di resistenza (RTD) è un sensore utilizzato per misurare la temperatura correlando la resistenza dell'elemento RTD con la temperatura. Il PT1000 è un tipo specifico di RTD in cui la resistenza a 0 ° C è di 1000 ohm ed è realizzata in platino, che ha una relazione di temperatura molto stabile e prevedibile.
La configurazione a 4 - filo è progettata per eliminare gli effetti della resistenza al filo del piombo sulla misurazione della temperatura. In un RTD a 4 - filo, vengono utilizzati due fili per passare una corrente costante attraverso l'elemento RTD e gli altri due fili vengono utilizzati per misurare la tensione attraverso l'elemento. In questo modo, la resistenza dei cavi di piombo non influisce sulla misurazione della tensione, con conseguente lettura di temperatura più accurata.
Strumenti e materiali necessari
Per collegare un RTD PT1000 4 - filo a un controllore di temperatura, è necessario i seguenti strumenti e materiali: - Un sensore RTD PT1000 4 - filo. Puoi esplorare il nostroPT100 Surface RtdPer ulteriori opzioni. - Un controllore di temperatura compatibile. Assicurarsi che il controllore di temperatura supporti l'ingresso RTD a 4 - filo. - Cavi appropriati per la connessione. I cavi dovrebbero essere di buona qualità per ridurre al minimo l'interferenza del segnale. - Strumenti manuali di base come spogliarelliste, cacciaviti e strumenti di crimpatura.
Passaggio - per - Processo di connessione del passaggio
Passaggio 1: preparare il controllore di temperatura
Innanzitutto, spegnere il controllore di temperatura per evitare eventuali rischi elettrici. Aprire il blocco terminale del temperatura controllatore in cui verrà collegato l'RTD. Fare riferimento al manuale del controller per identificare i terminali per l'ingresso RTD a 4 - filo. Di solito, i terminali sono etichettati chiaramente, come "I +", "I -", "V +" e "V -".
Passaggio 2: identificare i fili del PT1000 4 - Wire RTD
I quattro cavi del RTD PT1000 4 - Filo sono in genere codificati. Tuttavia, la codifica del colore può variare a seconda del produttore. In generale, due fili sono per la sorgente corrente (di solito rosso e nero) e gli altri due sono per la misurazione della tensione (di solito bianca e verde). Puoi anche usare un multimetro per verificare la continuità e la resistenza dei fili.
Passaggio 3: collegare i fili di origine corrente
Prendi i due fili designati per la sorgente corrente e collegarli ai terminali "i +" e "i -" del controllore di temperatura. Striscia circa 5-10 mm di isolamento dall'estremità di ciascun filo. Se i terminali sono a vite, inserire il filo spogliato nel terminale e serrare saldamente la vite per garantire un buon collegamento elettrico. Se i terminali vengono caricati a molla, inserire il filo nella fessura appropriata fino a quando non fa clic in posizione.
Passaggio 4: collegare i cavi di misurazione della tensione
Quindi, collegare i due fili per la misurazione della tensione ai terminali "V +" e "V -" del controllore di temperatura. Seguire la stessa procedura delle attuali fili di origine, assicurandoti di rimuovere correttamente l'isolamento e fissare la connessione.
Passaggio 5: controllare le connessioni
Dopo aver collegato tutti i fili, raddoppiare: controllare le connessioni per assicurarsi che non vi siano cavi sciolti o connessioni errate. Assicurati che i fili non si tocchi a vicenda per evitare i circuiti corti. È inoltre possibile utilizzare un multimetro per misurare la resistenza tra i terminali appropriati per verificare che l'RTD funzioni correttamente.
Passaggio 6: configurare il controllore di temperatura
Una volta completata la connessione fisica, l'alimentazione sul controllore di temperatura. Fare riferimento al manuale del controller per configurare le impostazioni per PT1000 4 - filo RTD. Potrebbe essere necessario impostare il tipo di sensore su "PT1000" e selezionare la configurazione a 4 - filo. Potrebbe anche essere necessario impostare l'intervallo di temperatura, i limiti di allarme e altri parametri in base alla tua applicazione specifica.
Risoluzione dei problemi
In caso di problemi durante la connessione o l'operazione, ecco alcuni problemi e soluzioni comuni:
Nessuna lettura della temperatura
- Controllare l'alimentazione dell'alimentazione del temperatura per assicurarsi che funzioni correttamente.
- Verificare che le connessioni tra RTD e il controllore di temperatura siano corrette e sicure.
- Controllare se l'RTD è danneggiato. È possibile utilizzare un multimetro per misurare la resistenza dell'RTD. Se la resistenza è fuori dall'intervallo previsto, l'RTD potrebbe essere difettoso.
Lettura di temperatura imprecisa
- Assicurarsi che il controllore di temperatura sia configurato correttamente per PT1000 4 - filo RTD.
- Verificare qualsiasi interferenza dalle apparecchiature elettriche vicine. Potrebbe essere necessario utilizzare cavi schermati o trasferire il sensore e il controller.
- Considera i fattori ambientali come gradienti di temperatura e campi elettromagnetici che possono influire sulla misurazione.
Altre opzioni RTD

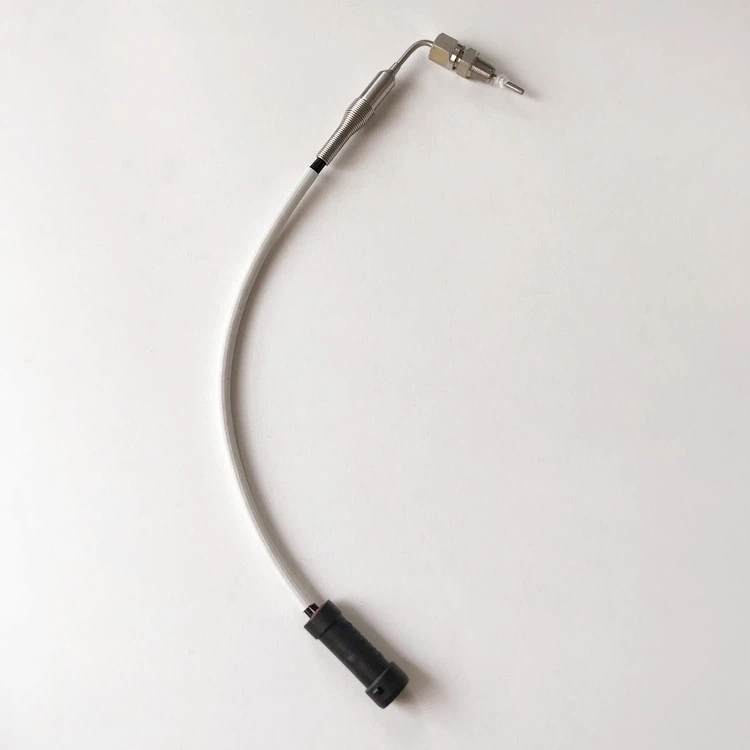

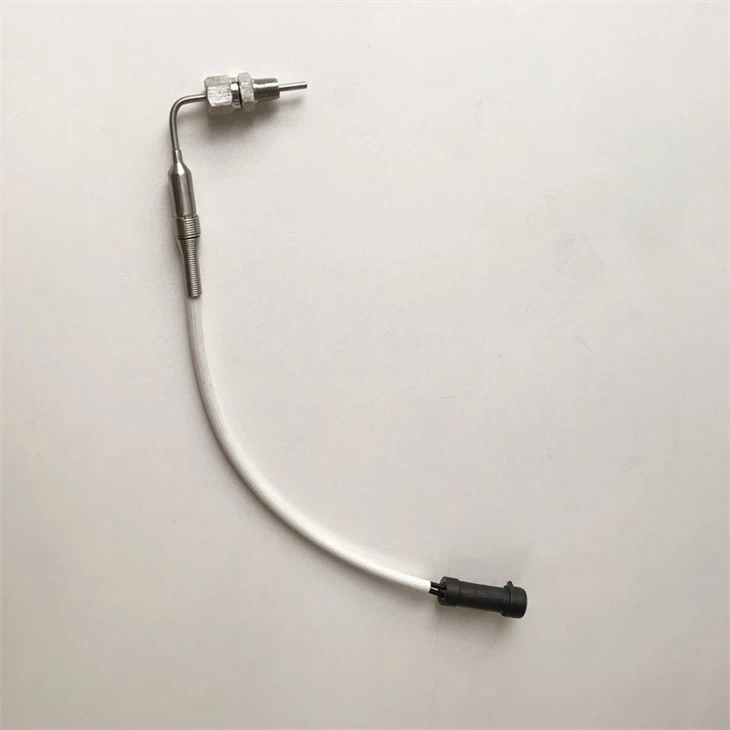

Oltre al RTD PT1000 4 - Wire, offriamo anche altri tipi di sensori RTD. Ad esempio, il nostroSonda RTD PT200è adatto per applicazioni in cui è richiesto un valore di resistenza diverso. Anche noi abbiamo6 filo PT100 RTDche fornisce misurazioni di temperatura ancora più accurate in alcuni casi.
Conclusione
Collegamento di un RTD PT1000 4 - filo a un controllore di temperatura è un processo relativamente semplice se si seguono i passaggi descritti sopra. Comprendendo i principi della configurazione a 4 - filo e utilizzando gli strumenti e le tecniche giuste, è possibile garantire una misurazione della temperatura affidabile e accurata.
In caso di domande sul nostro RTDS PT1000 4 - Wire o hai bisogno di ulteriore assistenza nel processo di connessione, non esitare a contattarci per gli appalti e la negoziazione. Ci impegniamo a fornire prodotti di alta qualità e un eccellente servizio clienti.
Riferimenti
- "Manuale di misurazione della temperatura" di Omega Engineering
- Manuali del produttore di PT1000 4 - RTDS e temperatura controllati
